Сенсорна кнопка 1 сенсор Імпульсний вимикач Майстер кнопка Livolo білий скло (VL-C701H-11)

Сенсорна кнопка LIVOLO без фіксації, 230В (дзвінкова / імпульсна), без нейтралі

Сенсорна кнопка LIVOLO без фіксації працює за принципом імпульсу – контакт замикається тільки під час дотику до сенсора. Такий формат зручний для дзвінків, імпульсних реле або керування іншими пристроями, де потрібне короткочасне включення.

Окремо варто відзначити, що цей вимикач часто використовують як майстер-кнопку. Вона дозволяє одним дотиком вимкнути світло, телевізор, розетки чи інші прилади у квартирі або будинку. Для реалізації цієї функції необхідно використовувати додатковий контактор, який забезпечує одночасне відключення декількох ліній.

Особливості та переваги

• Сенсорний вимикач без фіксації (імпульсний режим)

• Підходить для будь-яких джерел світла від 1 Вт до 1000 Вт

• Підсвічування сенсора: синій – вимкнено, червоний – увімкнено (зручно шукати в темряві)

• Можливість горизонтального або вертикального встановлення

• До 5 кнопок можна розмістити в одній рамці

• Сумісність зі стандартними та глибокими монтажними коробками

• Швидкий монтаж завдяки гвинтовому з’єднанню

• Використання з рамкою із загартованого скла

• Надійний металевий супорт з порошковим покриттям

• Чутливий ємнісний сенсор

Можливості застосування

• Майстер-кнопка: вимкнення світла та електроприладів у всій квартирі одним дотиком (через контактор).

• Димування з декількох місць: у поєднанні з імпульсним димером можна регулювати яскравість або вимикати світло з різних точок.

• Дверний дзвінок: використання як сенсорної кнопки для виклику.

• Керування іншими пристроями: подача імпульсу 220 В на електромагнітні замки, реле, системи автоматики чи безпеки.

Майстер-кнопка (майстер-вимикач)

Сенсорна кнопка LIVOLO може виконувати роль майстер-вимикача. Це означає, що одним дотиком ви можете вимкнути освітлення, телевізор, розетки з підключеними приладами (наприклад, праску) та інші пристрої одночасно. Така функція дозволяє заощадити час і забезпечує впевненість, що вдома нічого не залишилось увімкненим.

Як реалізується

Для роботи майстер-вимикача використовується додатковий контактор, який дозволяє відключати кілька ліній живлення одночасно. Це надійне й зручне рішення для квартир та будинків із великою кількістю електроприладів.

Прохідний димер

Дозволяє регулювати яскравість світла з декількох місць, використовуючи вимикачі без фіксації та реле димера.

У вказаній системі, використовуються вимикачі без фіксації. Реле димера, відповідальне за зміну яскравості освітлення, очікує імпульси від вимикачів. Вимикачі знаходяться в паралельному ланцюзі, коли хоча б один з них увімкнений, імпульс передається до реле димера який регулює яскравість освітлення відповідно до отриманого імпульсу.

Схема регулювання яскравістю світла з двох місць

З використанням вимикачів без фіксації та Димера DIM-15 (002470290).

Схема регулювання яскравістю світла з двох місць

З використанням вимикачів без фіксації та Димера SMR-M (002470291). Потужність до 160W, для LED світильників з підтримкою димування та ESL ламп.

* Для реалізації регулювання яскравості з трьох та більше місць, потрібно збільшити кількість вимикачів без фіксації.

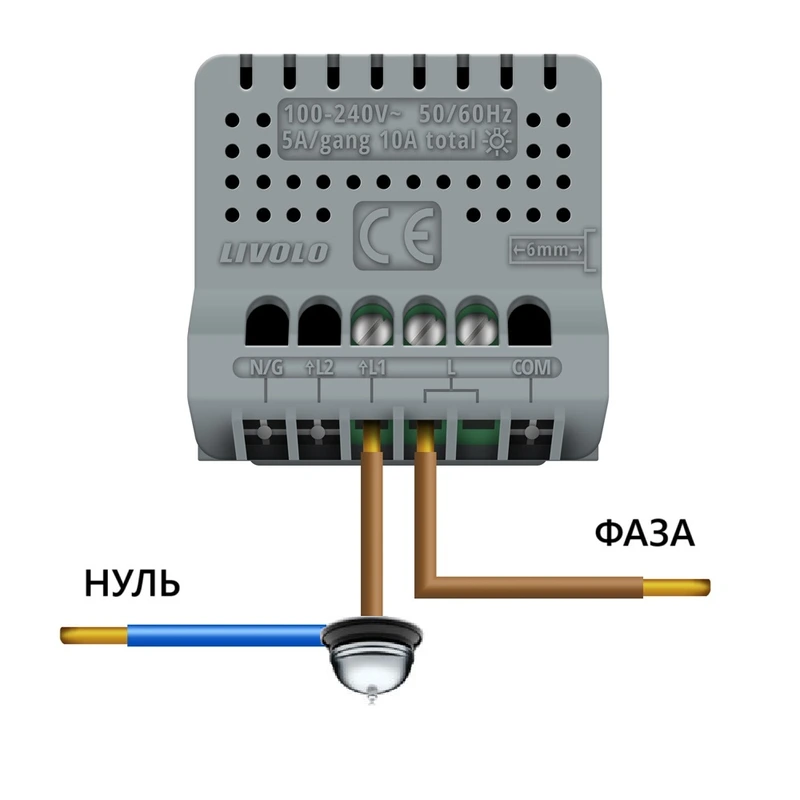

** У деяких випадках, якщо вимикач не включає реле, між синім і блакитним проводом (клеми S і N реле, фаза та нуль) необхідно встановити  .

Кнопка дверного дзвінка

Кнопка дверного дзвінка призначена для зручного управління дверним дзвінком. Її використання є простим і зрозумілим. Просто натисніть на кнопку, щоб активувати дзвінок і повідомити про свою присутність.

Розмір

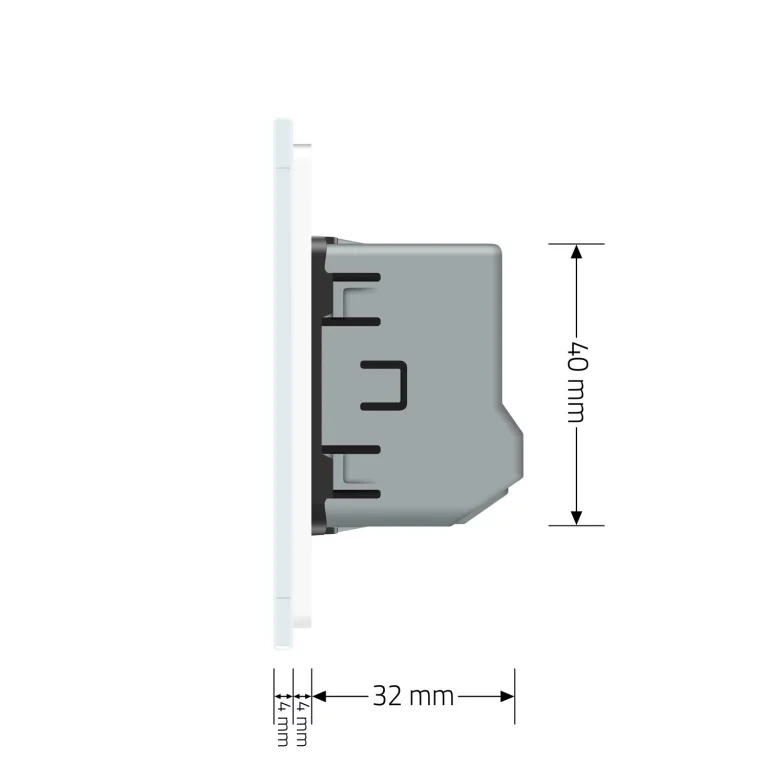

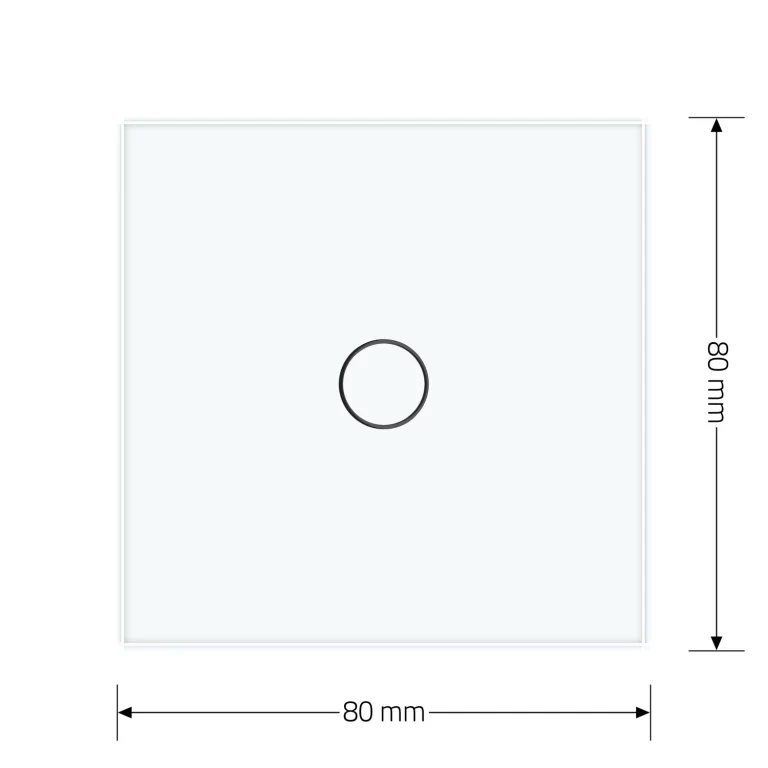

Габаритні розміри 80*80 мм дозволяють встановити кнопку дверний дзвінок в монтажні коробки будь-яких будівельних стандартів, прийнятих в нашій країні. Все це значно полегшує самостійний монтаж дзвінка - без свердління та інших морочливих операцій.

Комплект постачання

1. Сенсорний вимикач без фіксації Livolo;
2. Шурупи для кріплення;
3. Інструкція;
4. Коробка;

Інструкція із встановлення

1. Вимкніть напругу;

2. Підключайте вимикач згідно зі схемою;

3. Прикрутіть вимикач гвинтами до підрозетника;

4. Встановіть сенсорну панель;

5. Подайте напругу;

6. Вимикач починає працювати через 15 секунд.
