Сенсорна кнопка 2 сенсора Імпульсний вимикач Livolo чорний скло (VL-C702H-12)

Двох сенсорна кнопка без фіксації

Сенсорний вимикач без фіксації працює в режимі 2, контакт замкнутий тільки під час дотику до сенсора.

Особливості

• Вимикач без фіксації;
• Може використовуватися з будь-яким джерелом світла від 1 Вт до 1000 Вт;
• Підсвічування сенсора синім та червоним кольором;
• Горизонтальне або вертикальне встановлення;
• Можливо встановити до 5 штук в одну рамку;
• Можлива установка як в стандартні, так і в глибокі монтажні коробки;
• Кріпиться до монтажної коробки гвинтами;
• Проста і швидка установка за допомогою гвинтового з'єднання;
• Використовується з рамкою з загартованого скла;

Можливі сфери застосування

1. Майстер кнопка: Може використовуватися для вимкнення світла у всій квартирі одним вимикачем. Вона може бути підключена до системи домашньої автоматизації, щоб керувати освітленням, вентиляцією, системою безпеки тощо.

2. Димування з декількох місць: Майстер кнопка може бути використана разом з імпульсним DIM реле для керування освітленням з декількох місць. Наприклад, ви можете мати декілька місць у квартирі, де можна вимкнути або регулювати яскравість освітлення.

3. Дверний дзвінок: Може бути підключена до звукової системи.

4. Керування іншими пристроями: Майстер кнопка може бути використана для подачі імпульсу 220 вольт на різноманітні пристрої, де є така потреба. Наприклад, вона може використовуватися для керування електромагнітними замками, реле, системами автоматичного включення або виключення пристроїв тощо.

Майстер-кнопка або майстер-вимикач

Завдяки майстер-вимикачу ви можете вимкнути освітлення, телевізор, розетку з підключеною праскою та інші пристрої одночасно, що дозволяє вам заощадити час на перевірку кожної розетки окремо. А головне - немає відчуття чогось втраченого, наприклад: «А я праску вимкнув?»

Схема реалізації майстер вимикача

Реалізація майстер вимикача з використанням контактора.

Прохідний димер

Дозволяє регулювати яскравість світла з декількох місць, використовуючи вимикачі без фіксації та реле димера.

У вказаній системі, використовуються вимикачі без фіксації. Реле димера, відповідальне за зміну яскравості освітлення, очікує імпульси від вимикачів. Вимикачі знаходяться в паралельному ланцюзі, коли хоча б один з них увімкнений, імпульс передається до реле димера який регулює яскравість освітлення відповідно до отриманого імпульсу.

Схема регулювання яскравістю світла з двох місць

З використанням вимикачів без фіксації та Димера DIM-15 (002470290).

* Для реалізації регулювання яскравості з трьох та більше місць, потрібно збільшити кількість вимикачів без фіксації.

** У деяких випадках, якщо вимикач не включає реле, між синім і блакитним проводом (клеми S і N реле, фаза та нуль) необхідно встановити  .

Кнопка дверного дзвінка

Кнопка дверного дзвінка призначена для зручного управління дверним дзвінком. Її використання є простим і зрозумілим. Просто натисніть на кнопку, щоб активувати дзвінок і повідомити про свою присутність.

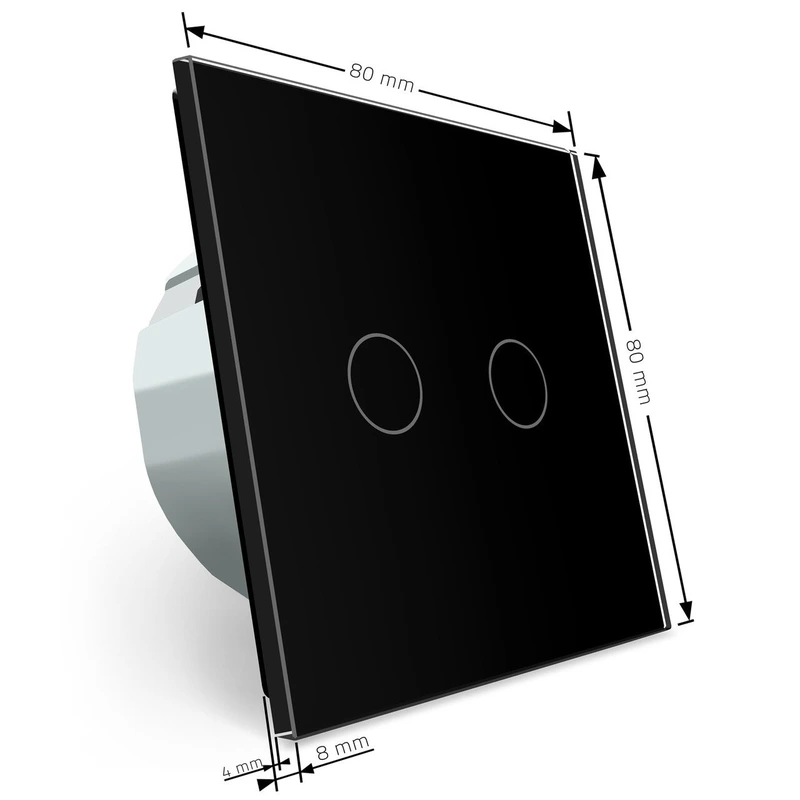

Розмір

Габаритні розміри 80*80 мм дозволяють встановити кнопку дверний дзвінок в монтажні коробки будь-яких будівельних стандартів, прийнятих в нашій країні. Все це значно полегшує самостійний монтаж дзвінка - без свердління та інших морочливих операцій.

Комплект постачання

1. Сенсорний вимикач без фіксації Livolo;
2. Шурупи для кріплення;
3. Інструкція;
4. Коробка;

Інструкція із встановлення

1. Вимкніть напругу;

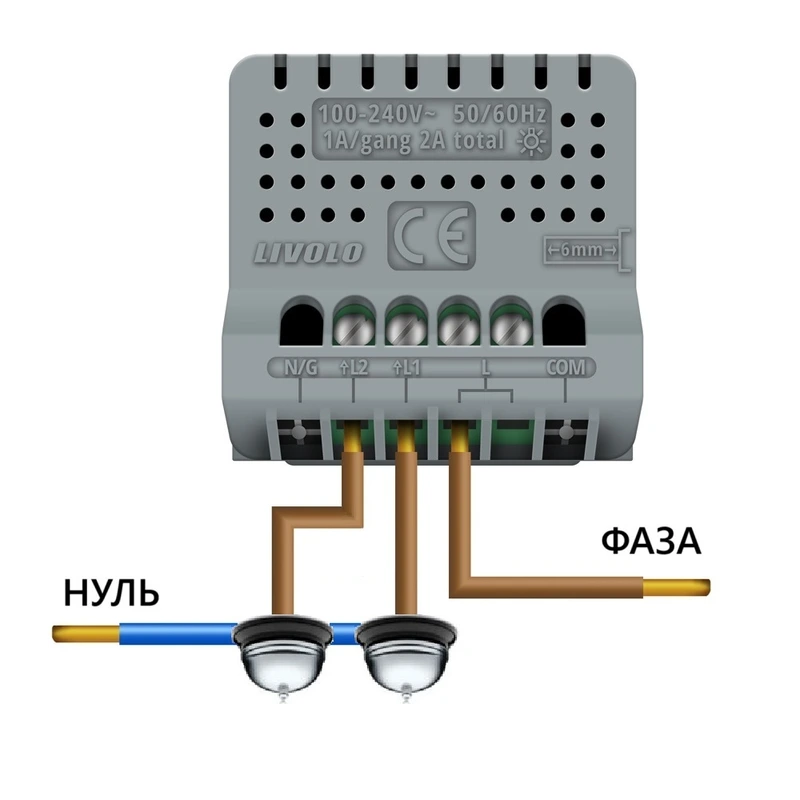

2. Підключайте вимикач згідно зі схемою;

3. Прикрутіть вимикач гвинтами до підрозетника;

4. Встановіть сенсорну панель;

5. Подайте напругу;

6. Вимикач починає працювати через 15 секунд.
