Сенсорний безшумний вимикач LIVOLO 0dB, 2-сенсорний, прохідний / перехресний, 5А 230В, без нейтралі(VL-C702SQ)

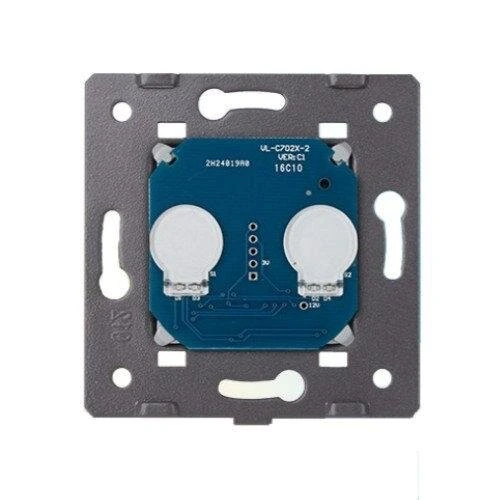

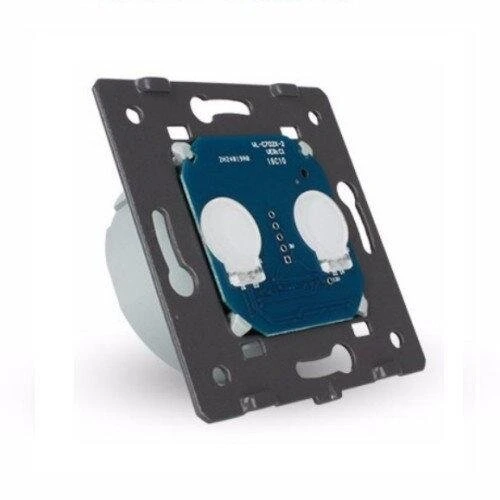

Механізм сенсорний безшумний прохідний вимикач 2 сенсори Livolo

Прохідний вимикач Livolo використовується для управління освітленням з двох і більше місць. Працює в режимі вкл / викл.

Використовується для звичайних світильників, настінних бра, світильників на стелю.

Монтаж здійснюється без внесення будь-яких додаткових змін в наявну схему електричної проводки.

Управління реалізується дотиком до сенсора.

Вимикач показує поточний статус за допомогою дискретного підсвічування, синій - коли вона вимкнена, і червоною - коли вона включена.

Увага

Альтернативні перемикачі LIVOLO працюють тільки парами. Для правильної роботи потрібно мінімум 2 перемикачі. Альтернативні перемикачі LIVOLO не можна використовувати з механічними альтернативними перемикачами.

Особливості

• Рівень шуму 0 дБ - ідеальна тиша
• Управління освітленням з двох і більше місць
• Проста і швидка установка за допомогою гвинтового з'єднання
• Можлива установка як в стандартні, так і в глибокі монтажні коробки
• Може бути встановлений горизонтально або вертикально
• Можливо встановити до 5 штук в одну рамку
• Кріпиться до монтажної коробки гвинтами
• Міцний пофарбований металевий супорт
• Може використовуватися з будь-яким джерелом світла від 1 Вт до 1000 Вт
• Використовується з рамкою з загартованого скла
• Ємнісний сенсор
• Стримане підсвічування синього і червоного кольорів

Розмір

Габаритні розміри дозволяють встановити вимикач в монтажні коробки будь-яких будівельних стандартів, прийнятих в нашій країні. Все це значно полегшує самостійний монтаж вимикачів - без свердління та інших морочливих операцій.

Комплект постачання

• Сенсорний вимикач Livolo
• шурупи для кріплення;
• інструкція;
• коробка;

Підключення прохідного вимикача

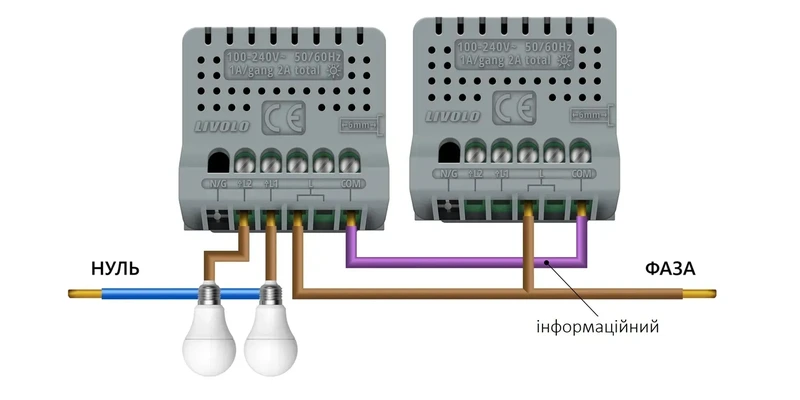

Для керування освітлення з двох місць

Підключаємо фазну напругу до точки підключення «L» в обох вимикачах, з'єднуємо два вимикача інформаційним дротом в точці підключення «COM» і підключаємо провід лампи до Головного вимикача до точки підключення «L1» та «L2».

Після підключення проводів і повторного підключення напруги до мережі вимикачі потрібно запрограмувати. Програмування потрібно починати з Головного вимикача.  .

Головний (Master) вимикач - це безшумний прохідний вимикач   працює в режимі вкл/викл.

Другорядний (Slave) - це прохідний вимикач   який передає команду вкл/викл Головному вимикачу.

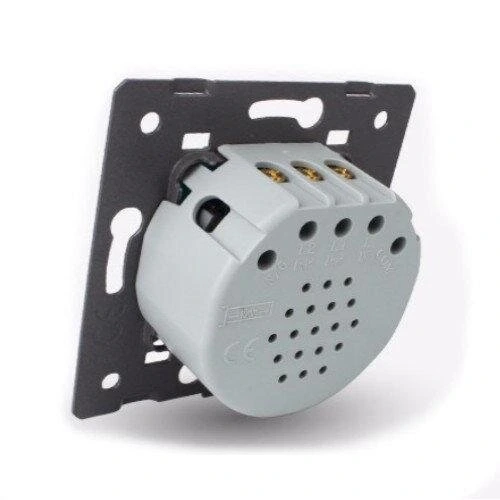

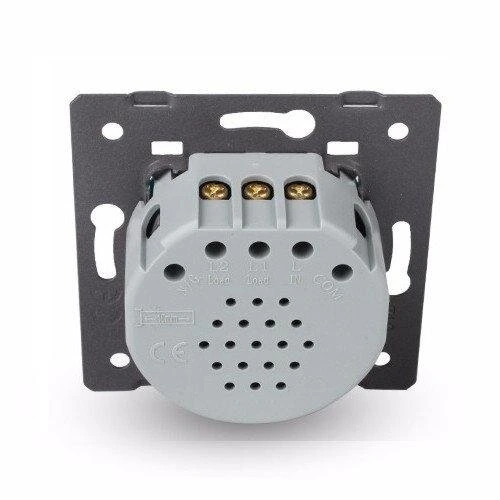

• Для підключення Головного (Master) вимикача використовуються клеми: Lin - фаза, L1 та L2 - вихід лінії навантаження, COM - інформаційний.
• Для підключення Другорядного (Slave) вимикача використовуються дві клеми: L - фаза, COM - інформаційний.

Увага! Безшумні вимикачі   встановлюються тільки на місце Головного (Master) вимикача. Другорядні (Slave) вимикачі використовуються  .

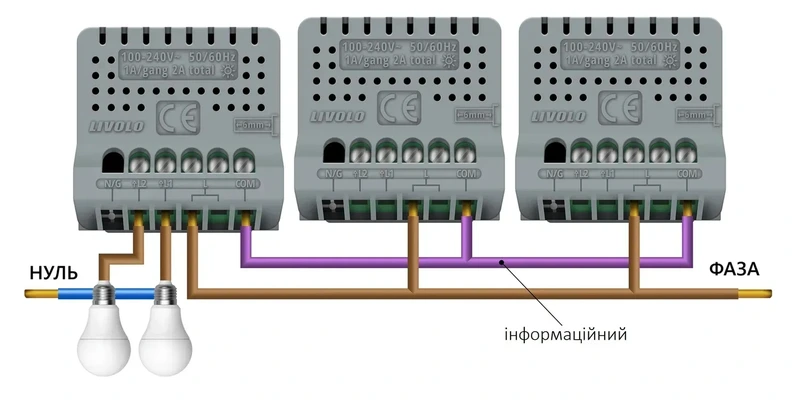

Для керування освітлення з чотирьох місць

Підключаємо фазну напругу до точки підключення «L» у всіх вимикачах, в точці підключення «COM» з'єднуємо всі вимикачі інформаційним дротом, а провід лампи підключаємо до одного з вимикачів в точці підключення "L1" та «L2».

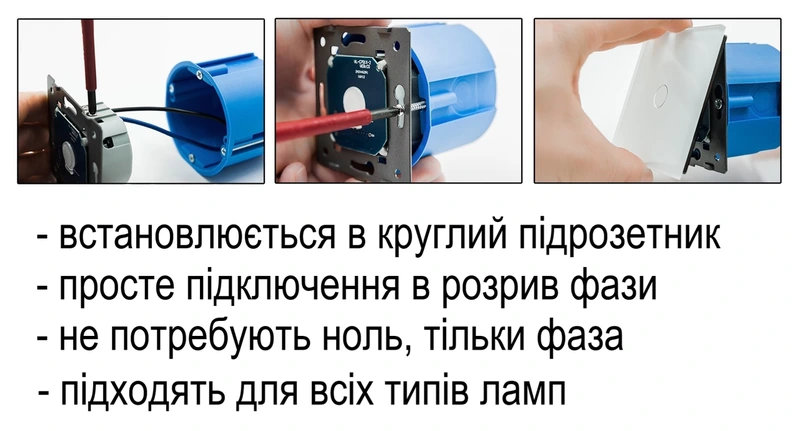

Монтаж

Призначений для монтажу із сенсорною панеллю

 постачаються окремо.
