Сенсорний вимикач LIVOLO 5А 230В + кнопка без фіксації (дзвінкова / імпульсна), безпотенційний / сухий контакт, без нейтралі (VL-C701/702IH)

Cенсорний вимикача світла + Імпульсна кнопка без фіксації з сухим контактом

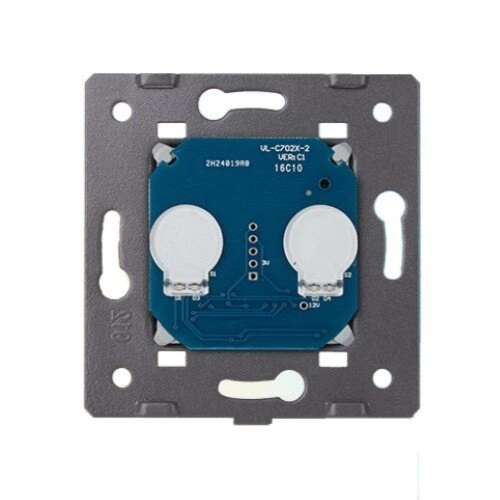

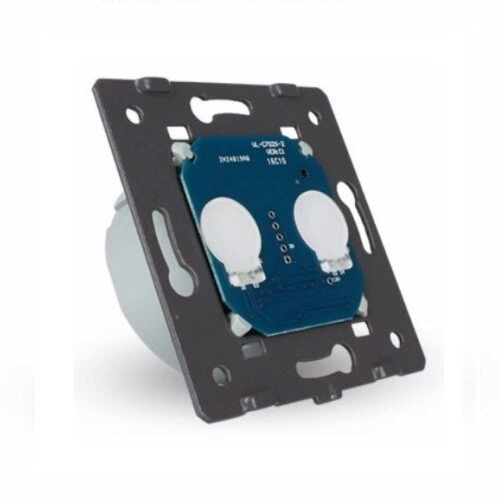

Сенсорний вимикач у якого один сенсор працює як вимикач, другий – кнопка із сухим контактом. Вимикач має підсвітку яка показує поточний стан вимикача, синій - виключено, і червоною - включено. Вимикач встановлюється в круглий підрозетник.

Перший сенсор - Вимикач

Використовується для керування освітленням в режимі включити / виключити. Управління відбувається дотиком до сенсора.

Вимикач працює в режимі 1, контакт замикається при дотику до сенсора, і розмикається при повторному дотику до сенсора.

Другий сенсор - Вимикачі з сухим контактом

Сухий контакт - це контакт, який не має безпосереднього зв'язку з джерелом живлення та заземленням. Це означає що на клемах сухого контакту немає ніякої напруги якщо клеми не підключені до іншого обладнання.

Вимикач працює в режимі 2, контакт замкнутий тільки під час дотику до сенсора. З використанням даного типу вимикача можна комутувати 12В, 24В або 115В, 220В. Максимальне навантаження на Сухий контакт - 1000 Вт.

Особливості

• Сухий контакт на другому сенсорі;
• Може використовуватися з будь-яким джерелом світла від 1 Вт до 1000 Вт;
• Підсвічування сенсора синім та червоним кольором, тому ви можете легко знайти перемикач вночі;
• Горизонтальне або вертикальне встановлення;
• Можлива установка як в стандартні, так і в глибокі монтажні коробки;
• Проста і швидка установка за допомогою гвинтового з'єднання;
• Можливо встановити до 5 штук в одну рамку;
• Кріпиться до монтажної коробки гвинтами;
• Міцний пофарбований металевий супорт;
• Використовується з рамкою з загартованого скла;
• Ємнісний сенсор.

Розмір

Габаритні розміри дозволяють встановити вимикач в монтажні коробки будь-яких будівельних стандартів, прийнятих в нашій країні. Все це значно полегшує монтаж вимикачів.

Комплект постачання

• Сенсорний вимикач Livolo;
• Шурупи для кріплення;
• Інструкція;
• Коробка.

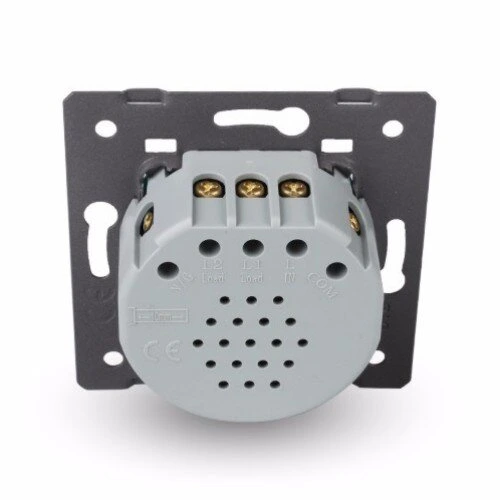

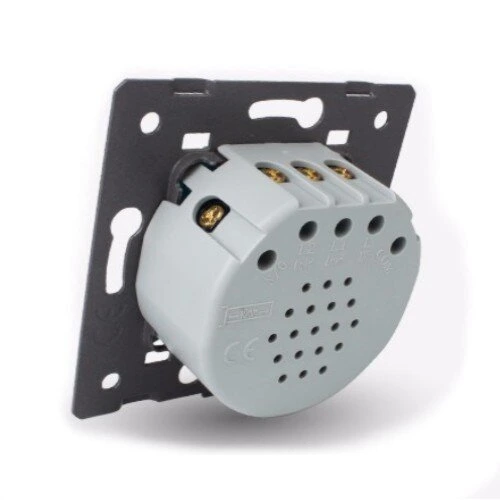

Схема підключення

Перший сенсор вимикача працює в режимі 1, контакт замикається при дотику до сенсора, і розмикається при повторному дотику до сенсора.

Перший сенсор вимикача працює в режимі 2, контакт замкнутий тільки під час дотику до сенсора.

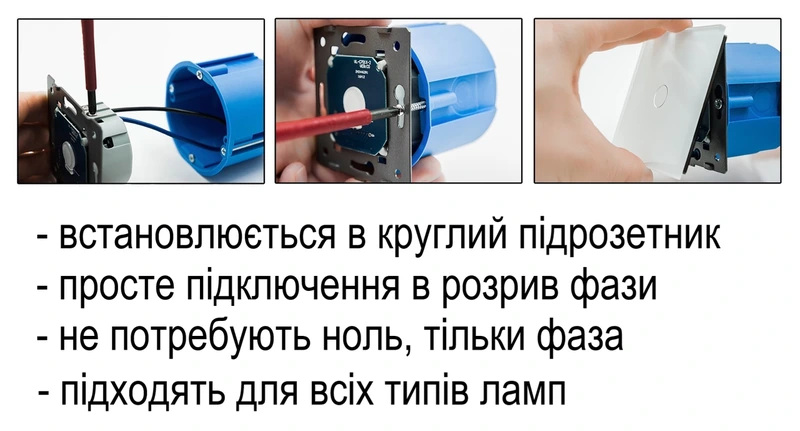

Інструкція по встановленню та підключенню
